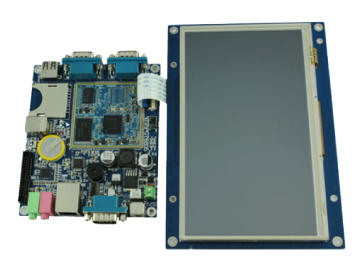

GT6805嵌入式开发板

产品特点
CPU S3C2416XH-40 ARM926EJ,主频400M
7寸液晶显示模块，集成7寸高灵敏度触摸屏
集成4个高速串口 主板对外3个RS232串口  支持2个TTL对外扩展串口
板载扩展声卡WM8753、100M/10M自适应网
板载1个标准SD卡接口
1路USB 2.0 DEVICE  1路USB 1.1 HOST
主板扩展出常用接口，提供完善的开发包，用户只需专注应用开发

产品规格
处理器：Samsung S3C2416XH-40, ARM926EJ,主频为400MHZ
内存：DDR2高性能内存 支持64MB/128MB (可选)
Flash：兼容MLC/SLC Nand Flash 板载为256MB SLC Flash
串口：集成4个高速串口 主板对外3个RS232串口 2个TTL串口
音频：扩展WM8753声卡 1个MIC输入插口 1个音频输出插口（都采用标准3.5mm插口）
网络：主板上扩展高性能100M工业网卡 支持100/10M自适应
USB DEVICE：1路USB 2.0 DEVICE  插口为标准USB B母接口
USB HOST：1路USB 1.1 HOST  插口为标准USB A母接口
SD卡接口：1个自弹式标准SD卡座
显示：7寸液晶显示屏，集成7寸高灵敏度触摸屏。分辨率800×480，16.7M色。
RTC时钟：内部集成实时时钟（RTC时钟电源3V） 板载RTC备份电池断电后可以运行3年以上
蜂鸣器：板载1个蜂鸣器 可用于警报或者提示发声
GPIO接口：板载1个30PIN 2.0mm IDE接口 引出常用接口和GPIO方便用户进行扩展
电源：主板采用高性能稳压电路，支持DC9～24V输入 电源支持反接、脉冲群等保护
尺寸：PCB尺寸120mm×100mm
功耗：主板最大功耗≤5W
PCB板：布线完全符合工业电磁兼容要求
温度：-20～70℃（工作）  -30～80℃（储运）
湿度：20％～90％无凝露（工作） 15％～95％无凝露（储运）
