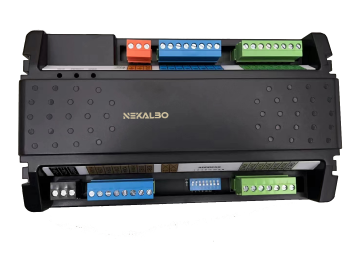

DDC控制器NAC-8866S
应用和特点：
● 主要应用于空调机组、新风机组、送排风机及集水坑等，是一款具有 28 个输入输出点，同时具备 BACnet MSTP 和Modbus RTU 通讯协议。
● 输入输出：28个输入输出点位，其中包含6 个带电隔离的数字量输出(DO)，8 个数字量输入(DI)，8个支持电流、电压和电阻的模拟量输入
（AI）， 6 个支持电压的模拟量输出点（AO）。
设备参数：
|
电气参数 |
|
|
电源供电 |
24VAC 50/60Hz ±5%, 14VA or 20VDC~34VDC,7W 有自恢复保险 |
|
功耗 |
260mA @24VDC |
|
工作温度 |
0°C to 55°C (32° to 131°F) |
|
存储温度 |
-20°C to 85°C (-4° to 150°F) |
|
CPU参数 |
|
ARM Cortex-M4, 168MHz |
|
输入/输出 |
|
|
通用输入 |
8 通道，12 位元 |
|
|
电压 0 - 10V (±0.01V)， 0 - 5V (± 0.01V) ， 2 - 10V (± 0.01V) |
|
|
电流 4 - 20mA (±0.01mA) ， 0 - 20mA (±0.01mA) |
|
|
电阻 0 - 30K (±10 Ohm)， 0 - 10K（±5 Ohm） |
|
|
热电阻 NTC: 10K 20K |
|
|
可切换为数字输入模式使用 |
|
数字输入 |
8 通道 |
|
数字输出 |
6 通道 |
|
类型 |
继电器, SPST NO, 48Vac/30Vdc, 2A |
|
模拟量输出 |
6 通道，12 位元 |
|
|
电压：0 - 10V |
|
通讯 |
|
|
RS485接口 |
EIA-485 两线, 半双工 带220V防护 |
|
协议 |
BACnet MSTP，Modbus RTU |
|
BACnet |
Speed: 9.6K, 19.2K, 38.4K, 57.6K, 76.8K bit/s Data Bit: 8 bits, Parity: None |
|
Modbus |
Speed: 9.6K, 19.2K, 38.4K, 57.6K, 115.2K bit/s Data Bit: 8 bits, Parity: None |
|
外观尺寸 |
|
|
尺寸 |
200 mm (长) x 115 mm （宽) x 60 mm (高) |
|
外壳材料 |
ABS |
|
重量 |
450±5g |
